Što je mehanička spojnica za HDPE cijevi? Vrste, odabir i ugradnja

Što je mehanička spojnica za HDPE cijevi?

Ekipa za održavanje stiže do zakopanog HDPE vodovoda koji curi u mokrom rovu. Nema stroja za elektrofuziju, nema generatora i nema dovoljno prostora za premještanje teške opreme za čeonu fuziju. U roku od sat vremena, posada izrezuje oštećeni dio, postavlja mehaničku spojku, zateže vijke i ispituje spoj pod pritiskom. To je glavni zadatak mehaničke spojke za HDPE cijevi.

Kratak odgovor je sljedeći: mehanička spojnica za HDPE cijevi je nefuzijski spojni uređaj koji spaja dva kraja cijevi stezanjem oko vanjske strane cijevi. Koristi elastomernu brtvu, kruto kućište i mehanički element za stezanje kao što je prsten s vijcima, matica s navojem ili kompresijski segment. Površina HDPE cijevi nije otopljena i za zavarivanje nije potrebna električna energija.

Mehanička spojka ne stvara monolitnu stijenku cijevi. Umjesto toga, stvara zabrtvljeni mehanički spoj koji prenosi pritisak kroz brtvu i prenosi aksijalnu silu kroz trenje, navoje ili pozitivni profil zaključavanja. Ta je razlika važna za nazivni tlak, ukopanu ugradnju i dugoročno održavanje.

Zbog toga su mehaničke spojnice vrijedne za popravke, privremene premosnice, prijelazne spojeve i situacije u kojima zavarivanje topljenjem nije praktično. Oni nisu uvijek najjeftinije rješenje za dugi novi cjevovod, ali rješavaju različite probleme.

Paragrafi u nastavku pokrivaju glavne tipove spojnica, razmatranja tlaka, postupak ugradnje, uobičajene pogreške i praktične kriterije odabira na temelju onoga što vidimo u našoj tvornici HDPE cijevi i fitinga.

Kako radi mehanička spojka na HDPE cijevi

Svaka mehanička spojka radi na istom osnovnom principu: radijalna kompresija stvara brtvu, a tijelo spojke drži dva kraja cijevi u ravnini. Kada instalater zategne maticu ili set vijaka, spojka gura jednu ili više elastomernih brtvi na vanjsku stijenku HDPE cijevi. Budući da je HDPE termoplast, površina cijevi lagano se deformira pod pritiskom, što pomaže brtvi da popuni sve površinske nepravilnosti.

Čvrstoća spoja ovisi o tri čimbenika: količini radijalne kompresije na brtvi, sposobnosti kućišta da se odupre širenju pod pritiskom i količini aksijalnog ograničenja između dva kraja cijevi.

Kritička razlika je suzdržano i nesputano. Ograničena mehanička spojnica dizajnirana je da se odupre silama izvlačenja uzrokovanim unutarnjim pritiskom, toplinskim skupljanjem ili pomicanjem tla. Nesputana spojka može zadržati pritisak u kratkom ispitivanju, ali može skliznuti ako su aksijalne sile velike. Za ukopane cijevi uvijek provjerite ima li spojka mehanizam pozitivnog zahvata ili su potrebni potisni blokovi.

Budući da se HDPE cijev širi i skuplja s promjenama temperature, konstrukcija mehaničke spojke mora omogućiti malo aksijalno pomicanje ili okolna instalacija mora biti ograničena. Ovo je posebno važno kod nadzemnih cijevi izloženih izravnoj sunčevoj svjetlosti.

Glavne vrste mehaničkih spojnica za HDPE cijevi

Mehaničke spojke nisu jedna obitelj proizvoda. Postoje najmanje četiri uobičajena dizajna koji se koriste na HDPE cijevima: spojnice s kompresijskim rukavcem, spojevi s prirubnicom, navojni prijelazni spojevi i vijčane spojnice s podijeljenim rukavcem. Svaki ima drugačiju logiku instalacije, kapacitet pritiska i ponašanje pri održavanju.

Prilikom odabira vrste, počnite s vezom koja vam je zapravo potrebna. Ako spajate dva obična kraja HDPE cijevi, spojnica s kompresijom je najizravnije rješenje. Ako spajate na prirubnicu crpke, koristite adapter za prirubnicu. Ako spajate na metalnu komponentu s navojem, koristite prijelazni spoj s navojem.

Mehaničko spajanje u odnosu na zavarivanje topljenjem: ključne razlike

Zavarivanje taljenjem stvara trajni, monolitni spoj taljenjem HDPE molekula zajedno. Mehanička spojka stvara odvojivi spoj pritiskom elastomera na cijev. Fuzija je općenito prvi izbor za nove ukopane vodovode i plinovode. Mehanička spojka obično je praktičniji izbor za popravke, hitne radove, prijelaze i instalacije gdje se oprema za fuziju ne može donijeti na mjesto.

Za cjevovode gdje je fuzija izvediva, to ostaje najčešći način spajanja jer se ne oslanja na elastomer koji može stariti. Ali fuzija ima stvarna ograničenja: potrebna je energija, čiste ili suhe površine, obučeni operateri i dovoljno prostora oko cijevi. Mehaničke spojnice su namjerno dizajnirane za situacije u kojima ti uvjeti ne postoje.

Prije odabira potpunog programa zavarivanja vrijedi usporediti same metode taljenja. Naš usporedba fuzije utičnice u odnosu na fuziju sučelja objašnjava gdje se svaki proces uklapa u pravi projekt cjevovoda.

Gdje su mehaničke spojnice najbolji izbor

Mehaničke spojke nisu zamjena za sva zavarivanja topljenjem. Oni su poželjno rješenje u određenom skupu uvjeta: hitni popravak, privremena premosnica, prijelaz miješanih materijala, instalacija u ograničenom prostoru i spojevi na prirubničku opremu.

Mehaničke spojke uobičajene su u gradskoj vodoopskrbi, mrežama za navodnjavanje, vodovima za gnojnicu u rudarstvu, cjevovodima industrijskih procesa i pomorskim aplikacijama. Građevinski servisi također koriste tipove mehaničkih spojeva za HDPE odvodne i sifonske sustave, posebno tamo gdje je pristup za zavarivanje topljenjem ograničen.

Oznake tlaka i tehničke granice

Ispravno odabrane mehaničke spojke mogu podnijeti istu klasu nazivnog tlaka kao i sama HDPE cijev. Praktično ograničenje nije samo brtvljenje, već i otpornost spojnice na aksijalno izvlačenje i pomicanje cijevi povezano s temperaturom.

SDR cijevi utječe na vanjski promjer za danu nazivnu veličinu, ali što je još važnije, utječe na krutost stijenke i količinu radijalne kompresije koju cijev može prihvatiti. Spojka dizajnirana za SDR 11 također može odgovarati SDR 17 jer je vanjski promjer isti, ali raspon kompresije brtve i ponašanje prianjanja su različiti. Uvijek provjerite raspon debljine stijenke naveden na naljepnici spojke.

Sam nazivni tlak ne govori vam je li spojka blokirana. Nesputana mehanička spojka može zadržati pritisak u statičkom ispitivanju, ali ne može uspjeti kada se cijev skupi zbog hladnog vremena ili kada pomicanje tla razdvoji spoj. Za ukopane cjevovode upotrijebite spojku s ograničenjem, vanjski sustav sidrenja ili potisni blok.

Temperatura također mijenja dugoročno ponašanje HDPE-a. Pri višim radnim temperaturama dopušteni radni tlak se smanjuje. Kada sustav radi iznad 20°C, odaberite deblju stijenku cijevi i potvrdite da je materijal brtve u mehaničkoj spojnici predviđen za temperaturu tekućine. EPDM brtve uobičajene su za vodu, ali su nekompatibilne s ugljikovodicima i nekim kemikalijama.

Proizvodi s navojem i kompresijom za mehaničke spojeve

Iz vlastitog proizvodnog programa dvije najrelevantnije obitelji mehaničkih spojeva su HDPE navojni spojevi i PE/PP kompresijski spojevi. Oni su komplementarni: navojni spojevi koriste se kada spojna točka ima BSP ili NPT navoj, dok se kompresijski spojevi koriste kada je spoju potrebno jednostavno spajanje utičnicom bez zagrijavanja.

Kao proizvođač cijevi i fitinga, strojno ubrizgavamo ili oblikujemo navoje izravno u tijelo PE100. Time se izbjegava miješanje zasebnog metalnog umetka u mokri dio, fiting se održava lakšim, a instalateru se daje čista geometrija navoja za brtvljenje. Kompresijski fitinzi u PE/PP rasponu rade na sličnom mehaničkom principu: umetak se postavlja na kraj cijevi, poklopac se zateže, a O-prsten ili brtva se stisne na stijenku cijevi.

Obje obitelji proizvoda rješavaju stvarne probleme instalacije. Izvođač radova koji povezuje polietilenski vod s pumpom od nehrđajućeg čelika može koristiti adapter s muškim navojem na strani HDPE i standardnu ​​navojnu prirubnicu ili spoj na strani opreme. Tim za održavanje koji popravlja niskotlačni vodovod bez opreme za spajanje može upotrijebiti PE/PP kompresijski priključak i završiti posao za nekoliko minuta.

HDPE adapter s muškim navojem za spojeve cijevi otporne na koroziju Ovaj adapter povezuje HDPE cijevi s metalnom opremom s navojem, nudeći kemijsku otpornost i nepropusno brtvljenje. Njegov lagani dizajn pojednostavljuje instalaciju, što ga čini idealnim za sustave od mješovitih materijala. Pogledajte proizvod →

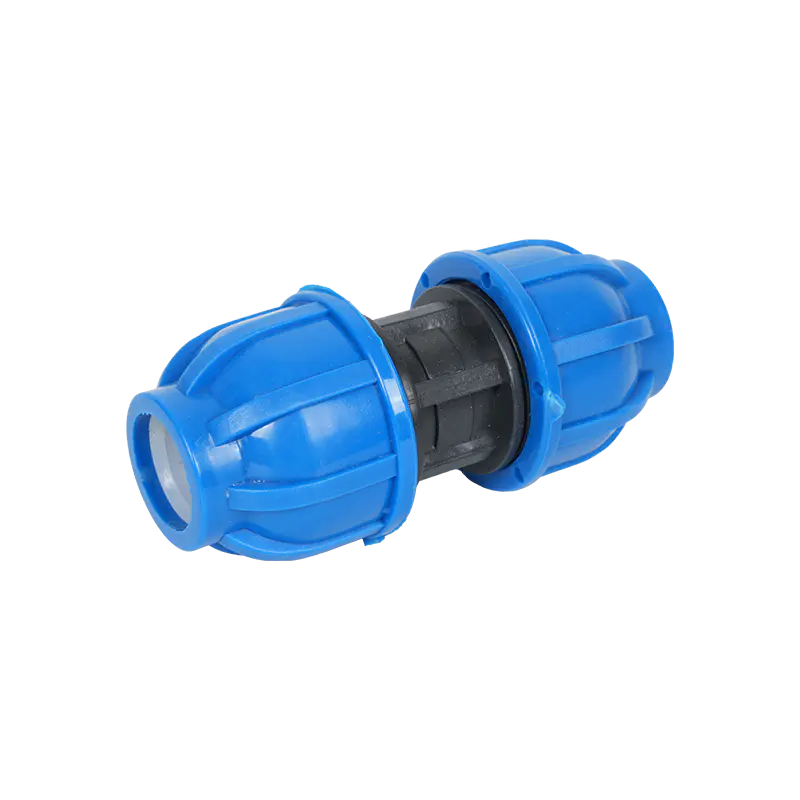

PE/PP kompresijski nastavak za spajanje cijevi bez alata Ova utičnica spaja cijevi istog promjera bez zavarivanja ili toplinske fuzije, koristeći kompresijski mehanizam za sigurno, nepropusno prianjanje. Prikladno za primjenu u vodi, plinu i navodnjavanju gdje su brzi popravci važni. Pogledajte proizvod →

Korak po korak postupak ugradnje mehaničkih spojnica

Najbrža instalacija mehaničke spojke još uvijek ne uspijeva ako je priprema cijevi loša. Budući da mehanička brtva ovisi o pritisku na vanjsku površinu, kraj cijevi mora biti čisto odrezan, zakošen, čist i umetnut na odgovarajuću dubinu.

1. Provjerite vanjski promjer cijevi, debljinu stjenke i SDR prije odabira spojke. Nemojte pretpostavljati da je nominalna veličina dovoljna.
2. Izrežite kvadrat HDPE cijevi pomoću rezača cijevi, ručne pile s kutnom kutijom ili rezača na kotačićima. Izbjegavajte grubi spiralni rez koji će oštetiti brtvu.
3. Iskosite ili skinite ivice s vanjskog ruba kraja cijevi. Iskošenje od 15 do 30 stupnjeva pomaže cijevi da sklizne u brtvu bez da se otkotrlja s položaja.
4. Očistite vanjsku površinu cijevi. Uklonite blato, masnoću, labave PE komadiće i površinsku vlagu s područja koje će doći u dodir s brtvom.
5. Provjerite oznaku dubine umetanja na tijelu spojke. Ako nema oznake, postavite dva kraja cijevi jedan pored drugog i izmjerite dubinu prije sastavljanja.
6. Rastavite spojnicu dovoljno da kliznete kućište, kompresijske prstene i brtve na cijev ispravnim redoslijedom.
7. Umetnite prvi kraj cijevi do pune dubine, zatim umetnite drugi kraj cijevi sve dok oba ne budu ispravno postavljena unutar rukavca.
8. Rukom ravnomjerno zategnite vijke ili matice, a zatim ih pomoću moment ključa zategnite križanjem. Nikada ne zategnite jednu stranu do kraja prije druge strane.
9. Provjerite ostaje li cijev u istom položaju i je li razmak između krajeva cijevi ravnomjeran. Jednostrani razmak može smanjiti učinkovitost brtvljenja.
10. Polako testirajte spoj pod tlakom, slijedeći radni tlak sustava. Pazite na curenje spojke tijekom početnog održavanja tlaka i ponovno nakon toplinske stabilizacije.

Ako spojka koristi specifikaciju zakretnog momenta, slijedite je. Pretjerano zatezanje može zgnječiti stijenku PE cijevi ili istisnuti brtvu u neispravan položaj. Nedovoljno zatezanje ostavlja brtvu nepripremljenu za radni pritisak. Moment ključ mala je investicija u usporedbi s cijenom kopanja zakopanog spoja.

Uobičajene pogreške i rizici nabave

Većina mehaničkih kvarova spojke na HDPE cijevima nije uzrokovana lošim dizajnom spojke. Dolaze zbog pogrešne veličine, loše pripreme površine, neravnomjernog zatezanja ili korištenja nesputane spojke na cjevovodu koji treba aksijalno ograničenje. Ovi se problemi mogu izbjeći kada instalater tretira mehanički spoj kao precizni sklop, a ne kao stezaljku.

Kada kupujete mehaničke spojke od proizvođača, zatražite točan raspon debljine stjenke, specifikaciju zakretnog momenta, smjesu brtve i potvrdu o ispitivanju tlaka. Dobavljač koji ne može odgovoriti na ta četiri pitanja ne daje vam dovoljno informacija za sigurnu instalaciju.

Kontrolni popis za odabir mehaničkih spojnica za HDPE cijevi

Kratak popis za provjeru pomaže inženjerskim timovima u usporedbi ponuda bez oslanjanja na nazive robnih marki ili nejasne opise. Na ista pitanja treba odgovoriti za svaku mehaničku spojku prije nego što se odobri za projekt.

• OD cijevi i debljina stijenke: Uskladite spojnicu s točnom dimenzijom PE cijevi, a ne samo DN.
• Klasa tlaka: Potvrdite da je nazivni tlak spojke jednak ili veći od potrebnog radnog tlaka pri stvarnoj radnoj temperaturi.
• Otpor krajnjeg opterećenja: Utvrdite je li spojka zaustavljena i je li još uvijek potrebno blokiranje potiska.
• Kompatibilnost brtve: Provjerite je li elastomer kompatibilan s tekućinom, temperaturom i izloženošću kemikalijama.
• Prostor za montažu: Provjerite može li posada dohvatiti vijke ili matice i upotrijebite moment ključ oko postavljene cijevi.
• Inspekcija i testiranje: Potvrdite da su oznaka spojke, zapisi o ispitivanju i literatura o instalaciji isporučeni sa svakom serijom.
